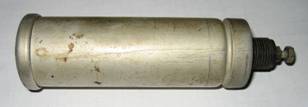

Condensatore a “vite”.

La Pope P77A ha ormai più di settant’anni e siccome l’ultima “manutenzione” risale agli anni ‘80 era proprio necessario sostituire alcuni condensatori ed in particolari quelli di filtro.





































































































Come ho ricostruito un condensatore elettrolitico introvabile.

Con l’aiuto di un cacciavite ho allargato le alette appena create sul fondo ed ho estratto il frutto interno.

All’interno  vi era naturalmente l’elettrolito.

Come facilmente si può immaginare, è stato impossibile trovare questo tipo di elettrolitici (16 μF 400V) pertanto, seguendo i consigli di alcuni esperti, mi sono cimentato nel “ricondizionamento” dei suddetti utilizzando materiale attuale, sicuramente più “giovane”.

Prima fase: Aperture del condensatore.

Ho praticato dei piccoli intagli sul bordo inferiore per facilitarne l’apertura.

Infine, il reoforo del negativo che fuoriesce dall’involucro è stato ripiegato in modo da fornire il giusto contatto in fase di installazione del condensatore nella sede prevista.

Sicuramente si può fare di meglio ma, come prima volta, posso ritenermi soddisfatto del risultato ottenuto.

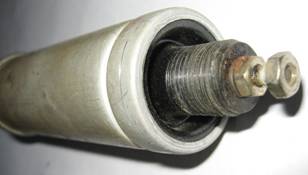

Staccato il perno centrale da una delle due armature (alette nella foto), ho praticato un foro da 1 mm nello stesso per poi saldarci il nuovo condensatore.
